Konus İlkin Material Kırma Avadanlığı metallurgiya, tikinti, yol tikintisi, kimya və silikat sənayesində xammal üçün uyğun olan sarsıdıcı maşındır. Müxtəlif sarsıdıcı prinsiplərə və məhsul hissəciklərinin ölçülərinə görə, daha çox modellərə bölünür. Kırıcılar mədənçıxarma, əritmə, tikinti materialları, avtomobil yolları, dəmir yolları, su mühafizəsi və kimya sənayesi kimi müxtəlif sektorlarda geniş istifadə olunur. Konus crusher böyük sarsıdıcı nisbəti, yüksək səmərəlilik, aşağı enerji istehlakı, və vahid məhsul hissəcik ölçüsü var, müxtəlif filizlərin və süxurların orta və incə sarsıdıcı üçün uyğun.
Modellər əsasən SMG seriyasına, yay növünə və HPC seriyasına bölünür və müvafiq olaraq onların iş prinsipləri, strukturları və s. təqdim olunur. O, həmçinin inkişaf tarixi, iş prinsipi, tərkibi, təsir edən amillər, texniki üstünlüklər, əməliyyat məsələləri, ümumi nasazlıqlar, konus qırıcıların yoxlanılması və saxlanması ilə bağlı ətraflı giriş təqdim edir.
Avadanlıq Modeli |
CMC200GS |
CMC200G |
CMC300GS |
CMC300G |
CMC300H |
||
Yem qabı |
Yem tutumu (t/saat) |
150-390 |
150-390 |
150-390 |
150-390 |
150-390 |
|
Yem Bunkerinin Həcmi (m³) |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
||
Yem kəməri konveyeri |
Model (W mm * L mm) |
B=1200 L=6100 |
B=1200 L=6100 |
B=1200 L=6100 |
B=1200 L=6100 |
B=1200 L=6100 |
|
Yem Hündürlüyü (mm) |
3730 |
3730 |
3730 |
3730 |
3730 |
||
Güc (kVt) |
18.5 |
18.5 |
18.5 |
18.5 |
18.5 |
||
Kırma avadanlığı |
Konus Kırıcı |
GPY200S |
GPY200 |
GPY300S |
GPY300 |
HPY300 |
|
Yeməyin açılış eni (mm) |
330 |
70-210 |
380 |
60-260 |
107-233 |
||
Maksimum yem ölçüsü (mm) |
265 |
60-165 |
304 |
50-210 |
85-185 |
||
Boşaltma Ölçüsü (mm) |
35-45 |
15-25 |
40-45 |
10-30 |
6-45 |
||
Tutum (t/saat) |
225-345 |
135-215 |
440-520 |
140-345 |
75-430 |
||
Güc (kVt) |
160 |
160 |
250 |
250 |
220 |
||
Əsas lentli konveyer |
(W mm * L mm * Güc kVt) |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
|
Boşaltma kəməri konveyeri |
(W mm * L mm * Güc kVt) |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
|
Tranzit kəmər konveyeri |
(W mm * L mm * Güc kVt) |
500 * 2650 * 4 |
500 * 2650 * 4 |
500 * 2650 * 4 |
500 * 2650 * 4 |
500 * 2650 * 4 |
|
Materialı qaytaran kəmər konveyeri |
(W mm * L mm * Güc kVt) |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
|
Ekran |
(W mm * L mm * Güc kVt) |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
|
Özünü boşaltma Maqnit Separator |
Model * Güc (kVt) |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
|
Track şassi |
Gəzinti rejimi |
Traka quraşdırılmışdır |
Traka quraşdırılmışdır |
Traka quraşdırılmışdır |
Traka quraşdırılmışdır |
Traka quraşdırılmışdır |
|
Gəzinti sürəti (km/saat) |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
||
Maksimum Dırmanma Açısı |
20° |
20° |
20° |
20° |
20° |
||
İnteqrasiya edilmiş maşın |
Sürmə Rejimi (istəyə görə istəyə bağlıdır) |
Hidravlik Sürmə / Şəbəkə Güclü Sürmə |
Hidravlik Sürmə / Şəbəkə Güclü Sürmə |
Hidravlik Sürmə / Şəbəkə Güclü Sürmə |
Hidravlik Sürmə / Şəbəkə Güclü Sürmə |
Hidravlik Sürmə / Şəbəkə Güclü Sürmə |
|
Omni-Hidravlik Sürmə |
Omni-Hidravlik Sürmə |
Omni-Hidravlik Sürmə |
Omni-Hidravlik Sürmə |
Omni-Hidravlik Sürmə |
|||
Mühərrik |
Model |
CUMMINS |
CUMMINS |
CUMMINS |
CUMMINS |
CUMMINS |
|
Nominal güc (kVt) |
200-500 |
200-500 |
200-500 |
200-500 |
200-500 |
||
Nominal Fırlanma Sürəti (d/dəq) |
1800 |
1800 |
1800 |
1800 |
1800 |
||
Ümumi Çəki (kq) |
45100/53700 |
43295/51795 |
54290/63890 |
52190/61000 |
53200/62700 |
||
Nəqliyyat Ölçüləri: |
17150 * 3119 * 3800 |
17150 * 3119 * 3800 |
17150 * 3119 * 3800 |
17150 * 3119 * 3800 |
17150 * 3119 * 3800 |
||
İş ölçüləri: |
18130 * 3560 * 4965 |
18130 * 3560 * 4965 |
18940 * 3560 * 4706 |
18940 * 3560 * 4706 |
18940 * 3560 * 4706 |
① Sarsıdıcı avadanlığın emal gücü materialın sərtliyinə, yem ölçüsünə və boşalma ölçüsünə bağlıdır.
② Standart: Qatlama texnologiyası ilə təchiz olunmuş əsas kəmər və quyruq materialı kəməri, PLC+ displey nəzarəti, dəmir ayırıcı və simsiz pult.
③ İsteğe bağlı: Omni-hidravlik sürmə, material geri qaytarma sistemi, toz toplayıcı çiləmə sistemi, dizel enjeksiyon pompası, simli pult, mərkəzləşdirilmiş yağlama sistemi.
④ Biz xəbərdarlıq edilmədən dəyişdirilə bilən məlumatların yekun şərhi hüququnu özümüzdə saxlayırıq.

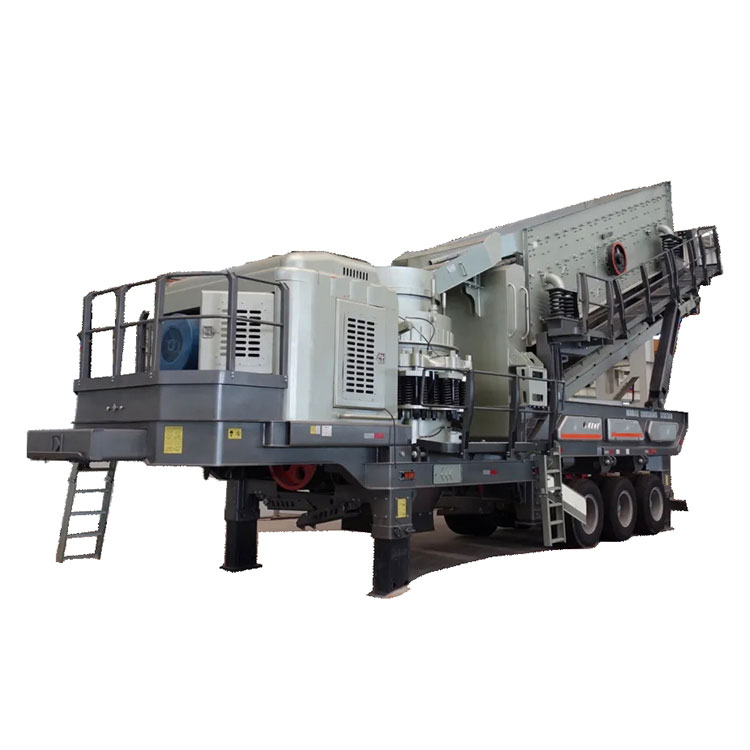

Parçaya quraşdırılmış mobil konuslu sarsıdıcı qurğular ikinci və üçüncü mərhələlərdə materialları əzmək üçün istifadə olunur. Sərt süxurların emalı üçün əsasən "konus qırıcı + süzmə maşını" konfiqurasiya forması qəbul edilir. O, yüksək dayanıqlı tökmə polad çərçivəni, lehimli materialdan hazırlanmış əsas şaftı, yüksək dəqiqlikli qövs formalı spiral dişli ötürücü quruluşu, müxtəlif kamera tipli seçimlər və ağıllı əməliyyat idarəetmə sistemi ilə birləşdirərək, onun performansını mükəmməl şəkildə təcəssüm etdirir. və üstünlükləri.
1. Mükəmməl performansa malik olan konus sındırıcı ilə təchiz olunmuş, ikinci və üçüncü mərhələlərdə əzmək üçün uyğundur.
2. Müxtəlif iş yerləri arasında birbaşa daşınması asandır.
3. Ağlabatan konfiqurasiya, hamar texniki proses, yüksək istehsal səmərəliliyi və yaxşı məhsul forması ilə öyünür.
Bu, digər mobil sarsıdıcı zavodlar və səyyar süzmə zavodları ilə birlikdə istifadə edilə bilər.
