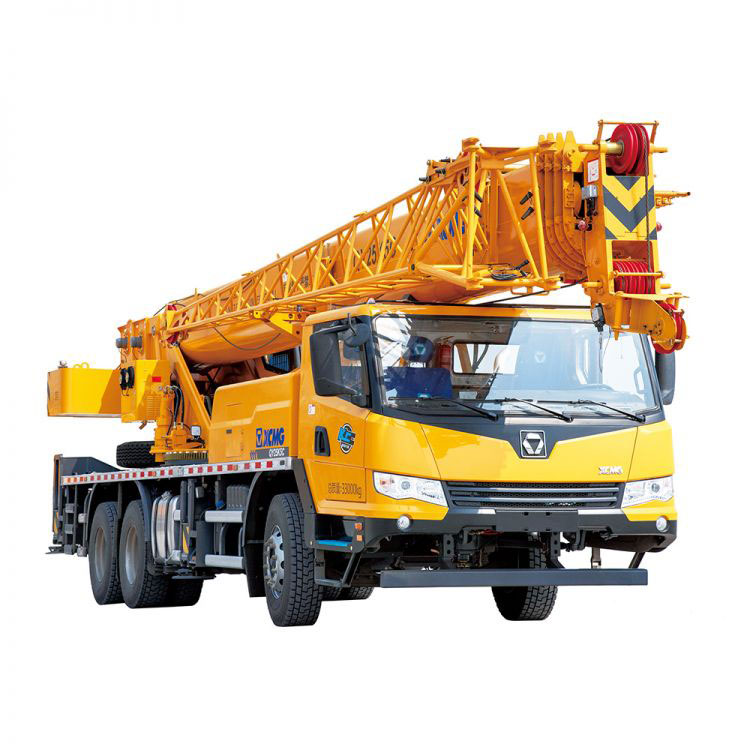

Quan Yu-nun yüksək keyfiyyətli 25 Tonluq Yük maşını kranı çox sadə, rahat və çevikdir. Şəhərsalma, nəqliyyat, limanlar, körpülər, neft mədənləri, sənaye və mədən sənayesi müəssisələrində və s.-də qaldırıcı istismar və quraşdırma işlərində geniş istifadə olunur.
Avtomobil kranı geniş istifadə olunan mobil cihazdır, əsasən konteynerlərin yüklənməsi və boşaldılması, konteynerlərin vaqonlara yerləşdirilməsi üçün istifadə olunur. Bu, hidravlik silindrlərdən, polad məftil zəncirlərindən və elektrik mühərriklərindən ibarət kompozit sistemdir.
* İki altıbucaqlı kəsikli bum kiçik dərinlik-en nisbətinə, güclü daşıma qabiliyyətinə, kiçik deformasiyaya, güclü əyilmə əleyhinə və güclü qaldırma qabiliyyətinə malikdir. Əsas bumun uzunluğu 10,7 m-dən 34 m-ə qədərdir və əla qaldırma qabiliyyəti ilə rəqiblərini tamamilə üstələyir. Əsas bum üçün polad boşqab BS700MC-dir, tam uzadılmış bumun qaldırma performansı 10~20% yaxşılaşır, rəqibini 1~7% üstələyir.
XCMG YÜK KRANININ QY25K-II XÜSUSİYYƏTLƏRİ |
||
Ümumi uzunluq |
mm |
12650 |
Ümumi eni |
mm |
2500 |
Ümumi hündürlük |
mm |
3380 |
Çəki |
||
Səyahət zamanı ümumi çəki |
Kiloqram |
29400 |
Ön ox yükü |
Kiloqram |
6200 |
Arxa ox yükü |
Kiloqram |
23200 |
Güc |
||
Mühərrik modeli |
|
SC8DK280Q3 / WD615.329(yerli III) |
Mühərrikin nominal gücü |
kVt/(r/dəq) |
206/2200 213/2200 |
Mühərrikin nominal fırlanma anı |
N.m/(d/dəq) |
1112/1400 1160/1400 |
Səyahət |
||
Maks. səyahət sürəti |
km/saat |
75 |
Min. dönüş diametri |
m |
21.5 |
Min. yerin təmizlənməsi |
mm |
275 |
Yaxınlaşma bucağı |
° |
16 |
Gediş bucağı |
° |
13 |
Maks. dərəcəli qabiliyyəti |
% |
30 |
100km yanacaq sərfiyyatı |
L |
≈37 |
Əsas performans |
||
Maks. nominal ümumi qaldırma qabiliyyəti |
t |
25 |
Min. nominal iş radiusu |
mm |
3000 |
Dönər masanın quyruğunda dönmə radiusu |
m |
3.065 |
Maks. qaldırma anı |
kN.m |
1010 |
Baza bumu |
m |
10.7 |
Tam uzadılmış bum |
m |
34.19 |
Tamamilə uzadılmış bum+jib |
m |
42.15 |
Uzunlamasına dayaq aralığı |
m |
5.14 |
Yanal dayaq aralığı |
m |
6 |
İş sürəti |
||
Bom luffing vaxtı |
s |
75 |
Boom tam uzadılma müddəti |
s |
100 |
Maks. yelləncək sürəti |
rpm |
≥2,5 |
Maks. əsas bucurqadın sürəti (tək ip) |
m/dəq |
≥120 |
Maks. aux sürəti. bucurqad (tək kəndir) |
m/dəq |
≥120 |
Qablaşdırma |
Çılpaq paket. Əmtəənin qablaşdırılması istehsalçının ixrac standart qablaşdırmasına uyğun olmalı, okeanın və daxili ərazilərin uzun məsafələrə daşınması üçün uyğun olmalıdır. Satıcı əmtəənin xüsusi ehtiyaclarına uyğun olaraq rütubətə, zərbəyə və pasa qarşı tədbirlər görməlidir. |
|
İstehsalçı əvvəlcədən xəbərdarlıq etmədən daha yaxşı təkmilləşdirmək üçün texniki dəyişiklik/dəyişiklik etmək hüququnu özündə saxlayır |
* Plug-in bum başlığı bumun birləşmə uzunluğunu effektiv şəkildə artırır və bumun deformasiyasını azaldır.
* Üstün səyahət və dərəcə qabiliyyətinə malikdir. maks. qiymət qabiliyyəti 40%, maks. səyahət sürəti 80 km/saatdır.
* Açıq sabit yerdəyişmə nasosu və dəyişən yerdəyişmə motor sistemi qəbul edilmişdir. Özümüz tərəfindən tədqiq edilən və inkişaf etdirilən yükə həssas sistem rəvan işləməyə, yüksək səmərəliliyə və enerjiyə qənaət etməyə kömək edir. Yüksək təzyiqli dəyişən yerdəyişmə mühərriki yüksək sürətlə yüngül yükə və aşağı sürətlə ağır yükə kömək edir.
* XCMG-nin bum teleskop sistemi Çin patentini almışdı, teleskop silindrinin əyilməsinin və səhv işləmə nəticəsində bumun qırılmasının qarşısını effektiv şəkildə aldı və buna görə də əməliyyat təhlükəsizliyi yaxşılaşdırıldı.
* Mühərrikin işlək vəziyyətdə dupleks rejimi, yanacaq sərfiyyatını azaltmaq üçün üst quruluşda işləyərkən mümkün qədər az enerji sərf edir.
