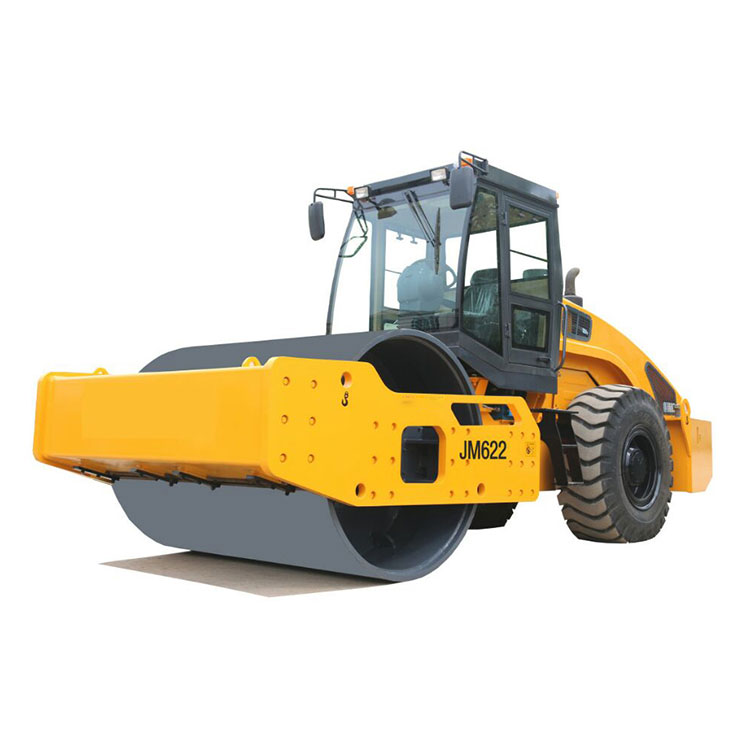

Quan Yu-nun yüksək keyfiyyətli 20 Tonluq Yol Roller, müxtəlif torpaq qatlarını və qaya doldurmalarını effektiv şəkildə sıxlaşdıra bilən, ağır yük daşıyan özüyeriyən vibrasiyalı yol çarxı, bütün sənayeni sıxlaşdırma performansı, sürücülük performansı, manevr qabiliyyəti, etibarlılığı və xidmət qabiliyyəti və s. yüksək səviyyəli magistralların, hava limanlarının, limanların, dəmir yollarının, bəndlərin və sənaye sahələrinin tikintisi üçün ideal seçimdir.
Rolların strukturuna hamar rulon, yivli çarx və qoyun ayağı rulonu daxildir. Yüngül yuvarlanma ən çox yayılmış tətbiqdir, əsasən yol səthinin təbəqələrinin sıxılması üçün istifadə olunur. Mexanik və ya hidravlik ötürücüdən istifadə edərək, asfalt örtüyünün sıxılması əməliyyatları üçün uyğun olan yüksək sıxılma hamarlığı ilə çıxıntılı hissələri yığcamlaşdırmaq üçün gücü cəmləyə bilər.
SDLG RS8200 YOL ROLLERİNİN XÜSUSİYYƏTLƏRİ Mexanik tək tamburlu vibrasiyalı yol çarxı |
|||
ÜMUMİ ÖLÇÜ |
|||
Ölçü |
6370x2320x3185mm |
Titrəmə təkərinin eni |
2150 mm |
Titrəmə təkərinin diametri |
1600 mm |
Təkər protektoru |
1535 mm |
Təkər bazası |
3441 mm |
Minimum yer təmizlənməsi |
407 mm |
Minimum dönmə radiusu |
6600 mm |
Sıxılma eni |
2150 mm |
Nəzəri dərəcə qabiliyyəti |
30% |
Sükan bucağı |
35° |
ÜMUMİ PARAMETRE |
|||
Ümumi iş çəkisi |
20000 kq |
Ön təkərin çəkisinin paylanması |
10000 kq |
Arxa təkərin çəkisinin paylanması |
10000 kq |
Nominal amplituda (yüksək/aşağı) |
2.0/1.0mm |
Vibrasiya tezliyi |
28/35Hz |
Həyəcan verici qüvvə (yüksək/aşağı) |
360/280kN |
Statik xətti yük |
455N/sm |
-- |
-- |
MOTOR |
|||
Model |
WEICHAI WP6G175E201 |
Növ |
Inline, su soyutma, dörd vuruş, birbaşa inyeksiya |
Nominal güc/sürət |
129kw/2000r/dəq |
Mühərrikin yerdəyişməsi |
6,75 l |
Silindr dəliyi/stroke |
105/130 mm |
Maksimum fırlanma anı |
680N.m |
Emissiya standartı |
Avro 2 |
Min yanacaq sərfiyyatı nisbəti |
≤215 q/kWh |
Ötürmə SİSTEMİ |
|||
Debriyaj növü |
Tək lövhəli quru mufta |
Transmissiya növü |
Sabit mil gücünün dəyişdirilməsi |
Ötürücülər |
irəli 2 geri 3 |
İrəli/geri ötürmədə sürət I |
0-2,5 km/saat |
İrəli/geri ötürmədə sürət II |
0-4,9 km/saat |
İrəli ötürmədə sürət III |
0-11,7 km/saat |
Əyləc SİSTEMİ |
|||
Xidmət əyləc növü |
Hidravlik disk əyləc üzərində hava |
Dayanacaq əyləcinin növü |
Əl ilə baraban əyləci |
SÜKAN SİSTEMİ |
|||
Növ |
tam hidravlik oynaqlı sükan |
Sistem təzyiqi |
16Mpa |
Yelləncək bucağı |
±35° |
-- |
-- |
VİBRASYON SİSTEMİ |
|||
Növ |
Sistemi bağlayın |
Sistem təzyiqi |
35Mpa |
DOLDURMA QABULU |
|||
Yanacaq |
270 l |
Hidravlik yağ |
125 l |
Mühərrik |
16 l |
Keçmə |
25 l |
Sürücü oxu (əsas sürücü və təkər reduktoru) |
16L+2x5L |
Əyləc sistemi |
2L |
OPSİYONLAR |
|||
Padfoot |
Könüllü |
-- |
-- |
Qablaşdırma |
Çılpaq paket. Əmtəənin qablaşdırılması istehsalçının ixrac standart qablaşdırmasına uyğun olmalı, okeanın və daxili ərazilərin uzun məsafələrə daşınması üçün uyğun olmalıdır. Satıcı əmtəənin xüsusi ehtiyaclarına uyğun olaraq rütubətə, zərbəyə və pasa qarşı tədbirlər görməlidir. |
||
İstehsalçı əvvəlcədən xəbərdarlıq etmədən daha yaxşı təkmilləşdirmək üçün texniki dəyişiklik/dəyişiklik etmək hüququnu özündə saxlayır |
Tam qapalı kabin: tam qapalı kabin erqonomik olaraq optimallaşdırılmışdır, o, geniş görmə sahəsi və yaxşı sızdırmazlıq performansı ilə geniş və parlaqdır, beləliklə rahat sürücülük mühiti təmin edə bilər.
Elektrik sistemi: inteqrasiya edilmiş idarəetmənin elektrik sistemi yoxlama və texniki xidməti asanlaşdırır; pilləli alətlər klasteri yüksək insan-maşın qarşılıqlı əlaqəsini və maşının iş vəziyyətinin real vaxt rejimində monitorinqini təmin edir.
Mühərrik kapotu: mühərrik kapotu üçün nəzərdə tutulmuş elektriklə idarə olunan xətti ötürücü kapotun bir düymə ilə böyük bucaq altında açılmasına imkan verir və texniki xidmət və texniki xidmətin asanlaşdırılması üçün texniki xidmət hissələri rasional şəkildə yerləşdirilib.
Mühərrik: Bu model üçün tətbiq edilən Weichai Deutz mühərriki güclü gücə, əvvəlkindən təxminən 18% aşağı yanacaq sərfiyyatına və yaxşı etibarlılığa malikdir və özünü başlanğıc zənginləşdirmə funksiyası ilə konfiqurasiya edir.
Gücləndirilmiş ötürmə oxu: SDLG-nin yeni dizaynının gücləndirilmiş ötürmə oxu böyük daşıma qabiliyyəti və yüksək etibarlılığa malikdir.
Mexanik əks val ötürmə qutusu: üç irəli dişli və iki geri dişli sinxronizator ötürücü sabit və rahat ötürməni təmin edən neytral başlanğıc və geriyə xəbərdarlıq funksiyasına malikdir.
Titrəmə nasosu, vibrasiya mühərriki: tətbiq olunan PERMCO vibrasiya nasosu və vibrasiya mühərriki sabit keyfiyyət və etibarlı performans təmin edir.
Çərçivə: çərçivə ağlabatan quruluşa, bərabər paylanmış yükə və yüksək yükləmə qabiliyyətinə malik keyfiyyətli təbəqə metallarla qaynaqlanır.
Ön və arxa çərçivələrin artikulyasiyası: ön çərçivə arxa çərçivə ilə fırlanan bilyalı rulmanla birləşdirilib, asan sökülmə və yığılma, texniki xidmət tələb olunmayan və etibarlı performans təmin edilir.
Həyəcan verici mexanizm: SDLG tərəfindən patentləşdirilmiş həyəcanverici mexanizm vibrasiya barabanının hər iki tərəfində yüksək amplituda və tezlik ardıcıllığını və yaxşı sıxlaşdırma effektini təmin edir; beynəlxalq səviyyədə tanınmış vibrasiyalı podşipnik böyük daşıma qabiliyyəti, əlverişli sabitlik və etibarlılıq təmin edir.
Radiator: radiatorlar yaxşı istilik yayma effekti təmin etmək üçün düzülmüşdür və möhürləyici boşluq sərin otağı isti otaqdan ayırmaq üçün nəzərdə tutulmuşdur və beləliklə, soyutma səmərəliliyini artırır.
Cırcırla idarə olunan əl tənzimləyicisi: vibrasiya əməliyyatı üçün sabit sürət təyin etməyə və vibrasiya nasosunun gücünə mükəmməl uyğunlaşmağa imkan verən və son nəticədə sıxılma effektini yaxşılaşdıran cırcırla idarə olunan əl qazı təmin edilmişdir.
OTR şinləri isteğe bağlıdır və müxtəlif müştəri ehtiyaclarını ödəmək üçün altlıq ayaqları yenidən təchiz edilmişdir.
